一、用 途

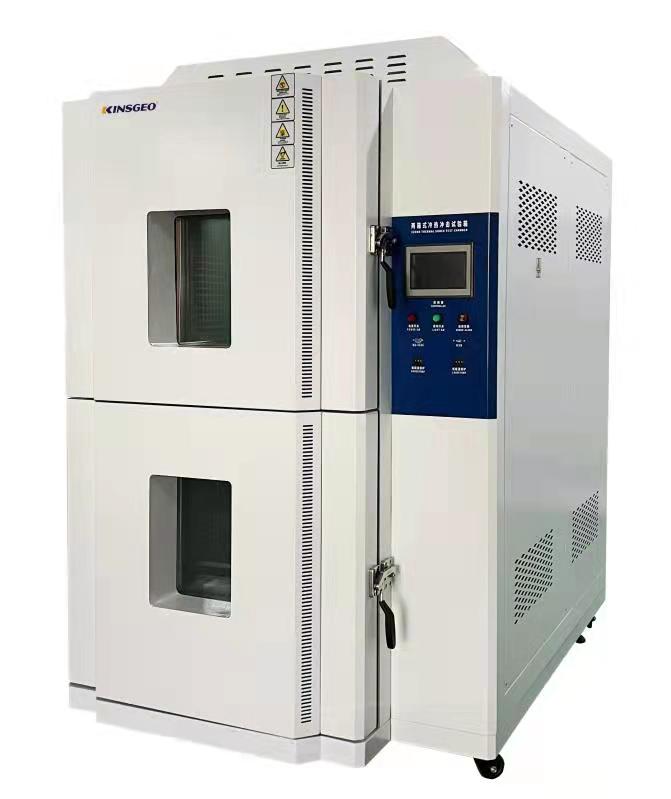

冷熱沖擊試驗機，可稱冷熱沖擊試驗箱、高低溫沖擊試驗機、高低溫沖擊試驗機可用來測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度, 借以在最短時間內試驗其因熱脹冷縮所引起的化學變化或物理傷害。冷熱沖擊試驗機適用的對象包括金屬, 塑膠, 橡膠, 電子、光伏、太陽能....等材料。
二、技術指標
| 內箱尺寸 | W40XH40XD40cm | 內容積 | 64L |
| 外型尺寸(約) | W180XH226XD186cm | 測試環境條件 | +25℃、相對濕度≤85%、試驗箱內無試樣條件下 |
| 測試方法 | GB/T 5170.2-1996 溫度試驗設備 | 高溫室 | 200℃ |
| 預溫度范圍 | +30℃～+200℃ | 升溫時間 | +30℃→+200℃ ≤40min |
| 低溫室 | -70℃ | 預冷溫度范圍 | -70℃～-10℃ |
| 降溫時間 | +20℃ → -60℃≤65min | 試驗方式 | 氣動風門切換或3溫區 |
| 溫度沖擊范圍 | -50℃～ +150℃ | 溫度波動度 | ±0.5℃ |
| 溫度偏差 | ±2.0℃ | 溫度恢復時間 | ≤5min |
試樣限制 本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗或儲存腐蝕性物質試樣的試驗或儲存生物試樣的試驗或儲存強電磁發射源試樣的試驗或儲存
注：升溫時間為高溫室單獨運轉時的性能！
三、 結構特征
| 外壁材料 | 不銹鋼板SUS304 | 內壁材料 | 不銹鋼板SUS304 |
| 箱體保溫材料 | 硬質聚氨酯泡沫+玻璃纖維 | 空氣調節通道 | 風機、加熱器、蒸發器、風門、溫度傳感器 |
| 標準配置 | 試樣擱架：1套 | 調整腳 | 4個，支撐試驗箱用 |
| 調整輪 | 4個，移動試驗箱用 | 試驗箱門 | 單開，左鉸鏈，右把手 |
| 循環風機 | 高溫/環溫曝露 | 低溫曝露 | 3φ，400W，離心式 |
| 控制面板 |
控制器顯示屏、故障指示燈、累時器、 USB接口超溫保護設定器、總電源開關 | 機械室 | 制冷機組、接排水裝置、排風機 |
| 配電控制柜 | 總電源漏電斷路器、控制器、配電板、散熱風機高低溫循環風機電機 | 加熱器 | 鎳鉻合金電熱絲式加熱器 |
| 加熱器控制方式 | 無觸點等周期脈沖調寬，SSR（固態繼電器） |
電源線及 排水孔 | 位于箱體背面 |
四、標 準
GB/T2423.1-1989低溫試驗方法， GB/T2423.2-1989高溫試驗方法，GB/T2423.22-1989溫度變化試驗，GJB150.5-86溫度沖擊試驗，GJB360.7-87溫度沖擊試驗，GJB367.2-87 405溫度沖擊試驗，SJ/T10187-91Y73系列溫度變化試驗箱——一箱式，SJ/T10186-91Y73系列溫度變化試驗箱——二箱式，滿足標準IEC68-2-14試驗方法，GB/T 2424.13-2002試驗方法溫度變化試驗導則，GB/T 2423.22。
